点击图片查看原图冷却管: 适用于机床、液压机械、数控机床作油、水冷却系统配用。冷却管通过手工装配，可任意调节使用长度、喷嘴直径大小圆扁互换、方向随意可转，具有外形色彩美观、油量大、不导电、耐腐蚀、耐高温等特点
按材质分为金属和塑料两种。
按型号可分为3/4 、1/2 、3/8 、1/4、1/8，即6分、4分、3分、2分、1分。

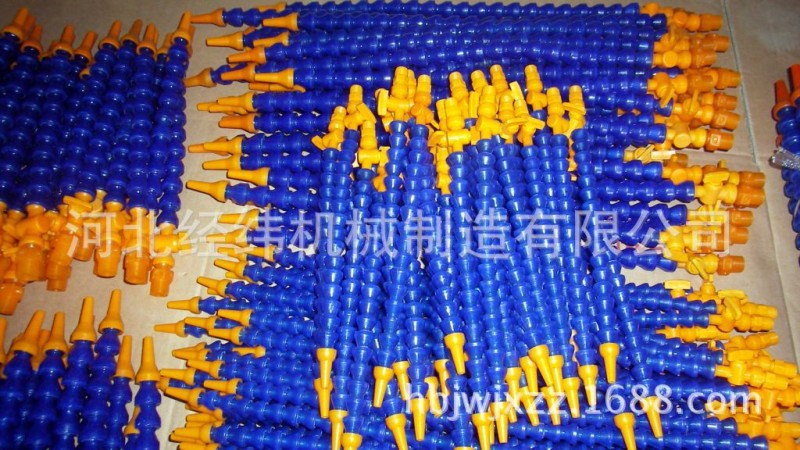

塑料冷却管
可任选长度，圆嘴和扁嘴两种水嘴可互换。可不带开关外螺纹，也可带塑料开关外螺纹。也可以选择带开关何不带开关内螺纹奥托塑料冷却管。
金属冷却管
有圆嘴、扁嘴、带开关，螺纹有内螺纹和外螺纹。 注:JLP代表普通型;JLC代表特种型;JLK代表带开关型;JLD代表扁嘴型
型号 TYPE | 六角对边 mm | 软管外径 φmm | 流量内径 φmm | 螺纹(B) 内径 | 受压力 kg | 总长度(L) (mm) | |
JL10P JL12P | 18 | 10 12 | 3 | 1/4" | 2 | 150.200.250.300.350.400 | |
JL15P JL16P | 22 | 141516 | 4 5 | 3/8" 1/4" | 3 | 200.300.350.400.450. 500.550.650.700 | |
JL20P JL22P | 28 | 16 20 22 | 6 8 | 1.2" 3/8" | 4 | 300.350.400.450.500. 550.600.650.700.800. | |
JL15K JL16K | 22 | 141516 | 4 5 | 1/4" 3/8" | 3 | 200.300.350.400.450. 500.550.600. | |
JL20K JL22K | 28 | 16 20 22 | 6 8 | 3/8" 1/2" 1/4" | 4 | 300.350.400.450.500. 550.600.650.700.800. | |
Model | MM | φMM | dmm | 内径 | kg | 2m | |
JL15B JL16B | 22 | 14 15 16 | 4 5 | 1/4" 3/8" | 3 | 300.350.300.420.450.500 | 16 30 |
JL20K JL22B | 28 | 16 20 22 | 6 8 | 3/8" 1/2" 1/4" | 4 | 300.350.380.400.450 460.500 | 40 45 |
JL24C | 30 | 24 | 10 | 300.340.380.420. |
|
