首页 > 供应产品 > DGT型导管防护套、保护套

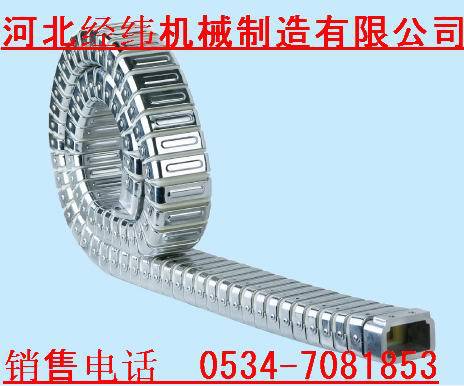

DGT型导管防护套、保护套

点击图片查看原图

产品：	浏览次数：528DGT型导管防护套、保护套
直径：	齐全（mm）
弯曲半径：	齐全（mm）
适用机床：	皆可
单价：	95.00元/件
最小起订量：	1 件
供货总量：	429 件
发货期限：	自买家付款之日起 1 天内发货
有效期至：	长期有效
最后更新：	2015-05-23 13:41

详细信息

选形
注明规格与型号如下所示：
(1)如1 # 1200-D-ⅡⅢ 或25×45×1200-A-Ⅱ
(2)如3 # 1800-CD-Ⅲ 或52×102×1800-DD-IV
选型请注意规格、型号、装配形式A 、日、C 、D.

规格参数表

型号	1 #	2 #	3 #	4 #	5 #	6 #	7 #
规格	25×45	38×73	45×90	52×102	60×120	60×150	72×162
外型	39×62	53×91	61×108	70×122	81×144	81×184	93×186
弯曲半径	60	100	120	140	160	165	185
不支承长度M	15	2	22	25	27	29	30
负载重量	3	4	5	8	10	14	20

DGT型导管防护套、保护套

DGT型导管防护套、保护套

A型接头参数表

	h	b	e	d1	i1	i2
25×45	39	62	22	φ6.5	30	15
38×73	53	91	50	φ6.5	30	15
45×90	61	108	62	φ6.5	35	15
52×102	70	122	65	φ8.5	40	20
60×120	81	144	70	φ8.5	40	20
60×150	81	184	80	φ8.5	40	20
72×162	93	186	100	φ8.5	45	20

B型接头参数表

	h	b	e	d1	i1	i2
25×45	39	62	75	φ6.5	30	90
38×73	53	91	105	φ8.5	35	120
45×90	61	108	128	φ8.5	40	137
52×102	70	122	140	φ8.5	40	160
60×120	81	144	155	φ8.5	45	167
60×150	81	184	188	φ8.5	45	197
72×162	93	186	200	φ8.5	45	226

DGT型导管防护套、保护套

DGT型导管防护套、保护套

C型接头参数表

	h	b	eb	d1	i1	eh	i2
25×45	35	60	18	φ6.5	30	55	80
38×73	50	85	45	φ6.5	35	70	95
45×90	114	103	52	φ8.5	40	87	102
52×102	65	114	60	φ8.5	40	90	115
60×120	73	132	68	φ8.5	42	103	123
60×150	73	163	83	φ8.5	44	103	123
72×162	85	175	95	φ8.5	45	110	135

DGT型导管防护套、保护套

D型接头参数表

	h	b	e	d1	i1	i2
25×45	39	62	22	φ6.5	60	15
38×73	53	91	50	φ6.5	65	15
45×90	61	108	62	φ6.5	65	15
52×102	70	122	65	φ8.5	70	20
60×120	81	144	70	φ8.5	70	20
60×150	81	184	80	φ8.5	70	20
72×162	93	186	100	φ8.5	75	20
